| IPMate-MB-S3C2410X-001 |
 |
|
| 在庫限り |
|
| ◇ |
ARM社互換のLogicModuleボードを最大4枚まで実装可能。 |
| ◇ |
CPUにはSamsung社S3C2410X(ARM920T core)を使用。 |
| ◇ |
Linux動作。 |
| ◇ |
FPGA(Xilinx社XC2V1000-FF896)を実装。 |
| ◇ |
内部には弊社IPのCPI/AHB bridge+AHB arbitorをインプリメント済。(RTL公開は別契約。)
これにより、外部にAHBバスを持つIPの評価を外部にAHBバスを持たないCPU(S3C2410X)で実現。 |
| ◇ |
OSの実装用にSmart Media Cardソケットを用意。カード差し替えによるOSの交換が容易。 |
| ◇ |
Config用ROMに汎用Flashメモリ(MBM29DL324)を採用し、複数のConfigデータを同時収容可能。
・FlashへのConfigはXilinx社汎用ダウンロードケーブル、またはLinux上からConfigが可能。 |
| ◇ |
Samsung社SMDK2410ボードを参考に、多数のペリフェラルを実装。
・Boot用Flash(AM29LV800,8Mbit)をっそう1個実装。(4個まで実装可能。)
・MAC 10base-T Link/PHY実装。
・RS232C 2ポート実装。
・SDカードソケット 1個実装。
・USB-A port 1個、A portまたはB port(排他)を1個実装。
・LCD、タッチパネル接続可能。
・CPUデータバス、アドレスバス、及び制御線のモニタピンを実装。
・CPUデータバスのモニタ用LED32個、及びDIP-SWを実装。 |
|
| IPMate-ARMINT-VX5-T&MT-001/01 |
 |
|
| 販売中 |
| (受注生産) |
|
| ◇ |
ARM社Integrator/APボード、IPMate-MB-S3C2410X-001ボードに実装可能。 |
| ◇ |
T&MTインタフェース1個実装。 |
| ◇ |
２００pin SODIMMコネクタを1個実装。
・DDR2終端機能(出荷時に終端抵抗の有無の指定が必要。) |
| ◇ |
単独でスタックしてマルチ構成での使用も可。 |
| ◇ |
FPGAにXILINX社Virtex-5 VLXシリーズを採用。

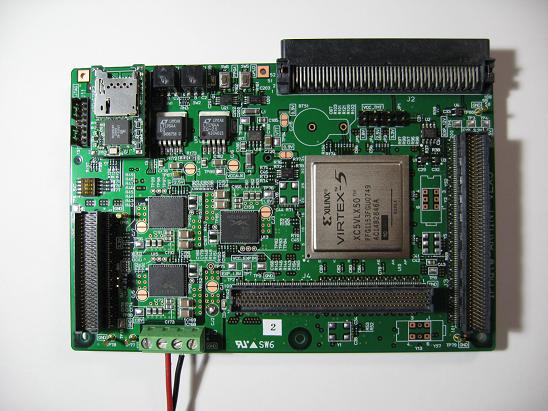

・XC5VLX50, XC5VLX85, XC5VLX110, XC5VLX155 の4つの規模を選択可能。(写真はXC5VLX50)
・パッケージはFFG1153。 |
| ◇ |
RoHS対応。 |
| ◇ |
Config用にuSD-CONF2を搭載。
・microSDCardからのコンフィグレーションが可能。
・複数のConfigデータを同時収容可能。 |
|
|
|

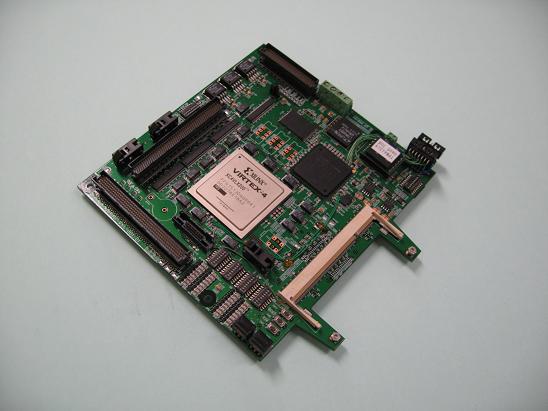

| IPMate-ARMINT-VLX4-001/01 |
 |
|
| 販売中 |
| (受注生産) |
|
| ◇ |
ARM社Integrator/APボード、IPMate-MB-S3C2410X-001ボードに実装可能。 |
| ◇ |
単独でスタックしてマルチ構成での使用も可。 |
| ◇ |
FPGAにXILINX社Virtex-4
VLXシリーズを採用。
・XC4VLX100, XC4VLX１６０, XC4VLX２００の３つの規模を選択可能。
・パッケージはFFG1513。 |
| ◇ |
RoHS対応。 |
| ◇ |
Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。 |
| ◇ |
２００pin SODIMMコネクタ採用により、Daughter-Cardを最大2枚実装可能。
・DDR2終端機能。（出荷時に終端抵抗の有無の指定必要。) |
|

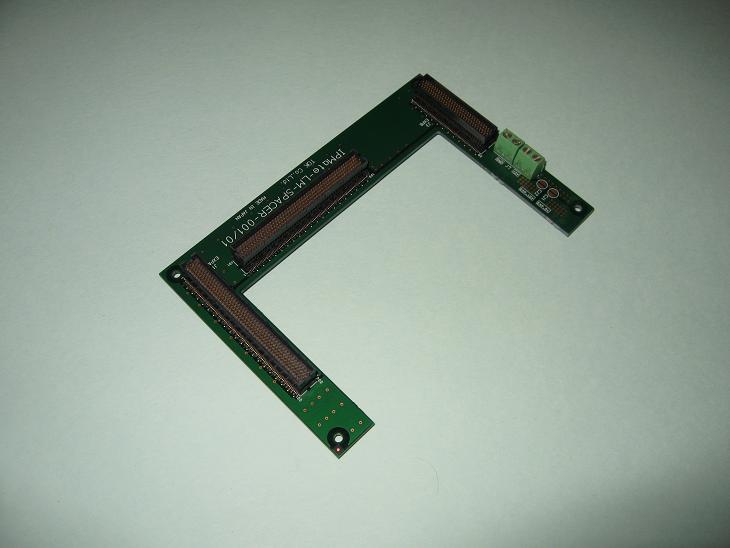

| IPMate-LM-SPACER-001/01 |
 |
|
| 販売中 |
| (受注生産) |
|
| ◇ |
IPMate_ARMINTシリーズや、ARM LM(Logic-Module)をスタックする際に、基板間に空間を確保するためのスペーサボード。 |
| ◇ |
中央部分が刳り抜いてあるため、MotherBoard側に背高の部品を配置することが可能。 |
|
|
|
|
|

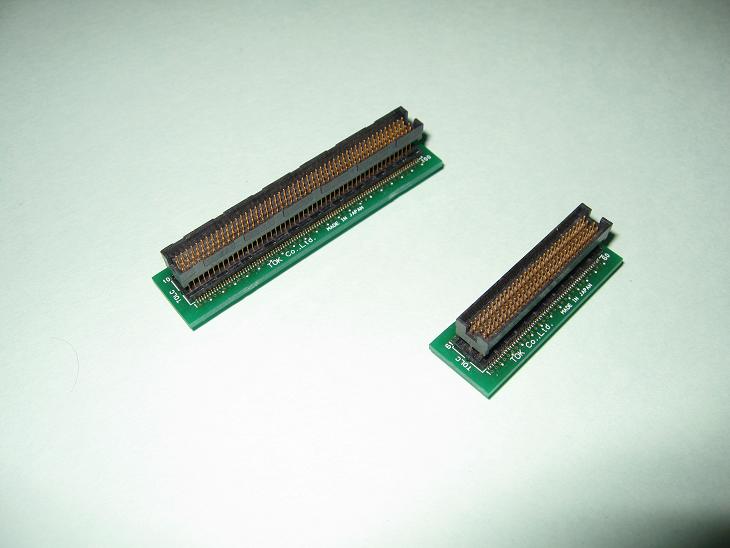

| IPMate-LM-SPACER-S120(S200) |
 |
|
| 販売中 |
| (受注生産) |
|
| ◇ |
IPMate_ARMINTシリーズや、ARM LM(Logic-Module)をスタックする際に、基板間に空間を確保するためのスペーサボード。 |
| ◇ |
120pinタイプと200pinタイプを用意。 |
|
|
|
|
|

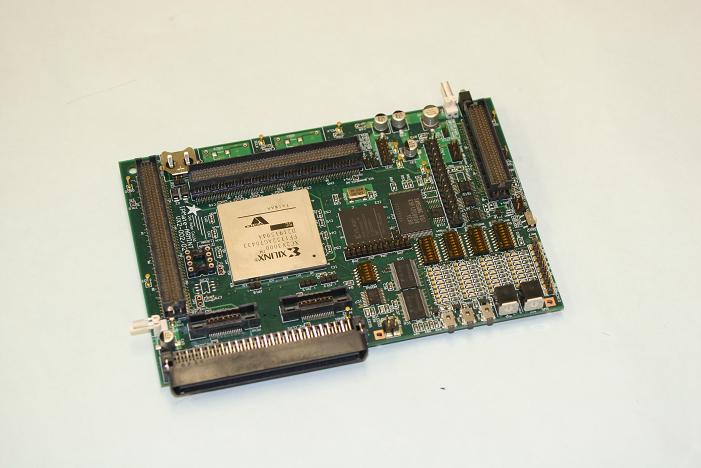

| IPMate-ARMINT-VX2-T&MT-002/02 |
 |
|
| 終息品 |
|
| ◇ |
ARM社Integrator/APボード、IPMate-MB-S3C2410X-001ボードに実装可能。 |
| ◇ |
FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチ |
| ◇ |
Config用CPLDにXILINX社CoolRunnerを採用。
・XCR3384,33512のFT256(ファインピッチBGA)パッケージを使用。 |
| ◇ |
Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・K9F1208(64Mbyte)を2個実装可能。（デフォルト１個）
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。 |
| ◇ |
T&MTインタフェース1個、SODIMM 1個実装。(FPGAに接続。) |
| ◇ |
OSCを2個実装可能。
・DIP14ピン、キンセキSMD品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V電源選択可能。
・VCXO実装時、パターン上のLowpass-Filter + FPGA論理によりPLL構成可能。 |
| ◇ |
モニタ用LED + モニタピン 32個、評価設定用8bitDIP-SW 4個実装。 |
|
|
|

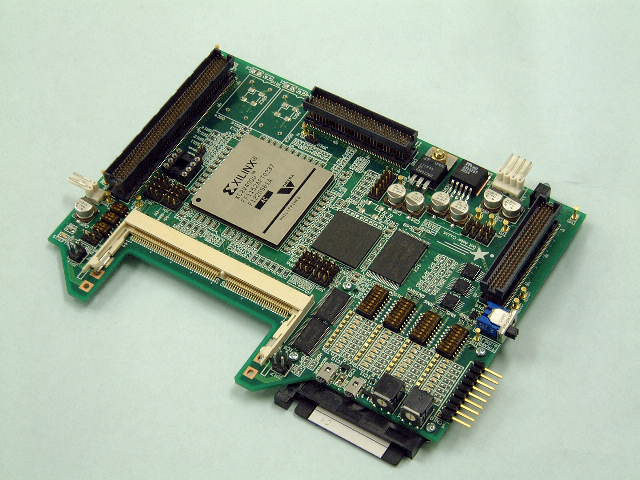

| IPMate-ARMINT-VX2-002/01 |
 |
|
| 終息品 |
|
| ◇ |
ARM社Integrator/APボード、IPMate-MB-S3C2410X-001ボードに実装可能。 |
| ◇ |
FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチBGA)パッケージをpinlayoutコンパチで搭載可能。 |
| ◇ |
Config用CPLDにXILINX社CoolRunnerを採用。
・XCR3384,33512のFT256(ファインピッチBGA)パッケージを使用。 |
| ◇ |
Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・MBM29D324(32Mbit),MBM29D640(64Mbit)シリーズ、若しくはK9F1208(64Mbyte),K9T1G08(128Mbyte),K9K2G08(256Mbyte)シリーズを2個実装可能。
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。 |
| ◇ |
同時にSmart Media Cardソケットも用意。
・ConfigデータのSmart Media Card配信によるUpgradeが可能。 |
| ◇ |
SODIMMコネクタ採用により、Daughter-Cardを最大2枚実装可能。
・Daughter-Cardの差し替えにより、多彩なアプリケーションに対応可能。 |
| ◇ |
OSCを2個実装可能。
・DIP14ピン、キンセキSMD品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V電源選択可能。
・VCXO実装時、パターン上のLowpass-Filter + FPGA論理によりPLL構成可能。 |
| ◇ |
モニタ用LED + モニタピン 32個、評価設定用8bitDIP-SW 4個実装。 |
|
|
|

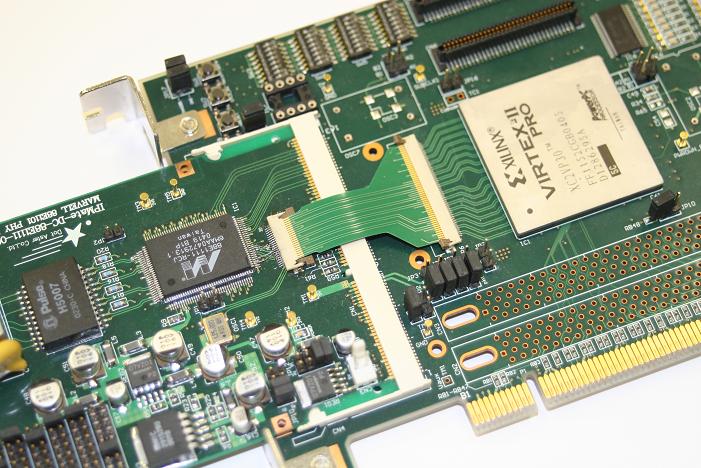

| IPMate-PCI-VX2P-001 |
 |
|
| 終息品 |
|
| ◇ |
FPGAにXILINX社Virtex-II Pro（XC2VP50-5FF152C)を採用。 |
| ◇ |
Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・K9F1208(64Mbyte)を2個実装可能。（デフォルト１個）
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。 |
| ◇ |
Daughter-Card 差し替えにより、多彩なアプリケーションに対応可能。 |
| ◇ |
多彩な外部インタフェース。
・PCI64
・ヒロセ:HIF6
シリーズ100pin コネクタ(基盤対タイプ、フラットケーブルタイプ2 個可能。
・AMP-120521 64pin コネクタ2 個(ALTERA-PMC に準拠)実装可能。 |
| ◇ |
OSC を2 個搭載可能。
・DIP14ピン、キンセキSMD 品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V 電源選択可能。
・OSCの代わりにVCXOを実装して、PLLを構成可能。 |
| ◇ |
モニタ用ＬＥＤ+モニタピン32 個，評価設定用8bitDIP-SW 実装。 |
| ◇ |
8pin シリアルROM(93CXX シリーズ)ソケット実装可能。 |
| ◇ |
PCI部はシリーズ抵抗により5Vトレラント。 |
|

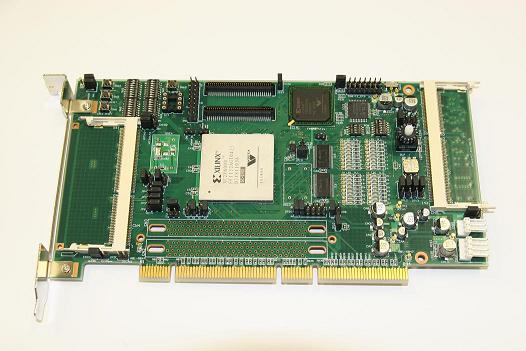

| IPMate-PCI-2VX2-001 |
 |
|
| 在庫限り |
|
| ◇ |
FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチBGA)パッケージを pinlayoutコンパチで搭載可能。 |
| ◇ |
PCIマネジメント用にXILINX社Virtex-II(XC2V1000-5FG456C)を実装。
・3.3Vaux(PCI A14pin)より切替により電源供給可能。 |
| ◇ |
Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・K9F1208(64Mbyte)を2個実装可能。（デフォルト１個）
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。 |
| ◇ |
Daughter-Card 差し替えにより、多彩なアプリケーションに対応可能。 |
| ◇ |
多彩な外部インタフェース。
・PCI64
・ヒロセ:HIF6
シリーズ100pin コネクタ(基盤対タイプ、フラットケーブルタイプ2 個可能。
・AMP-120521 64pin コネクタ2 個(ALTERA-PMC に準拠)実装可能。 |
| ◇ |
OSC を2 個搭載可能。
・DIP14ピン、キンセキSMD 品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V 電源選択可能。
・OSCの代わりにVCXOを実装して、PLLを構成可能。 |
| ◇ |
・モニタ用ＬＥＤ+モニタピン32 個，評価設定用8bitDIP-SW 実装。 |
| ◇ |
8pin シリアルROM(93CXX シリーズ)ソケット実装可能。 |
| ◇ |
PCI部はシリーズ抵抗により5Vトレラント。 |
|
|
|

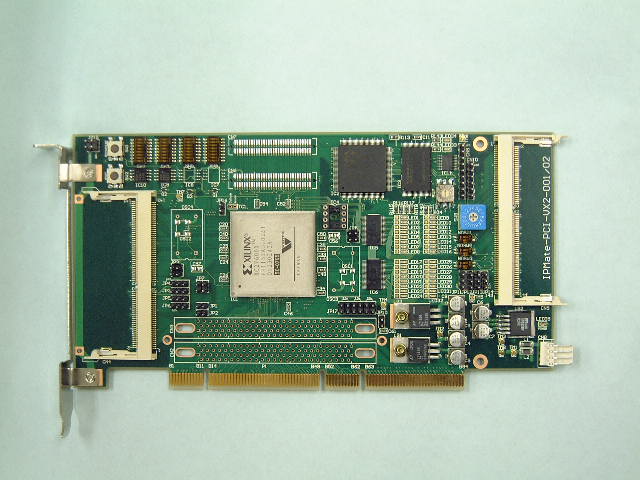

| IPMate-PCI-VX2-001/02 |
 |
|
| 終息品 |
|
| ◇ |
FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチBGA)パッケージを pinlayoutコンパチで搭載可能。 |
| ◇ |
Config 用ROM に汎用FLASH メモリ採用し、複数のConfig データを同時収容可能。
・Reference-Rom との動作比較や、開発中のRevision 間の動作比較に威力。
・MBM29DXX、MBM29LVXX シリーズを2 個搭載可能。(最大128Mbyte領域) |
| ◇ |
Daughter-Card 差し替えにより、多彩なアプリケーションに対応可能。 |
| ◇ |
多彩な外部インタフェース。
・PCI64
・ヒロセ:HIF6
シリーズ100pin コネクタ(基盤対タイプ、フラットケーブルタイプ2 個可能。
・AMP-120521 64pin コネクタ2 個(ALTERA-PMC に準拠)実装可能。 |
| ◇ |
OSC を2 個搭載可能。
・DIP14ピン、キンセキSMD 品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V 電源選択可能。
・OSCの代わりにVCXOを実装して、PLLを構成可能。 |
| ◇ |
・モニタ用ＬＥＤ+モニタピン32 個，評価設定用8bitDIP-SW 実装。 |
| ◇ |
8pin シリアルROM(93CXX シリーズ)ソケット実装可能。 |
| ◇ |
3.3VPCI専用です。 |
|
|
|

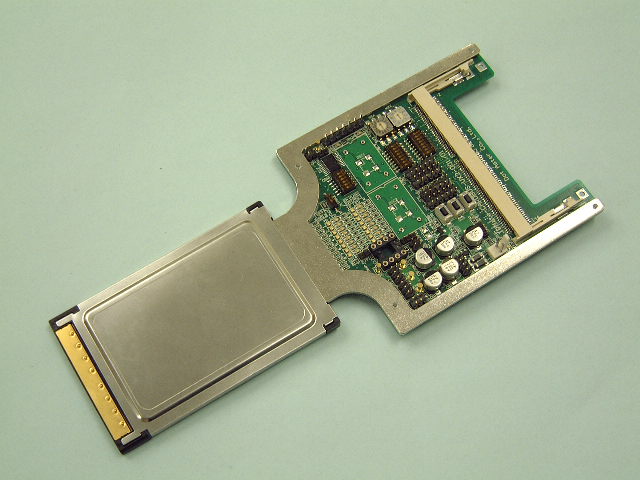

| IPMate-CardBus-VX2-001 |
 |
|
| 終息品 |
|
| ◇ |
FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチBGA)パッケージをpinlayoutコンパチで搭載可能。 |
| ◇ |
Config用CPLDにXILINX社CoolRunnerを採用。
・XCR3384,33512のFT256(ファインピッチBGA)パッケージを使用。 |
| ◇ |
Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・K9F1208(64Mbyte),K9T1G08(128Mbyte),K9K2G08(256Mbyte)シリーズを1個実装可能。
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。
・(パソコンからの直接書き込みもサポート予定。) |
| ◇ |
SODIMMコネクタ採用により、Daughter-Cardを最大2枚実装可能。 |
| ◇ |
OSCを2個実装可能。
・DIP14ピン、キンセキSMD品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・VCXO実装時、パターン上のLowpass-Filter + FPGA論理によりPLL構成可能。 |
| ◇ |
モニタ用LED + モニタピン 16個、評価設定用8bitDIP-SW 2個実装。 |
| ◇ |
8pin シリアルROM(93CXX シリーズ)ソケット実装可能。 |
|
| IPMate-SHsolution-VX2-001 |
 |
|
| 終息品 |
|
| ◇ |
Hitachi-ULSI社Solutionボードに実装可能。 |
| ◇ |
FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチBGA)パッケージをpinlayoutコンパチで搭載可能。 |
| ◇ |
Config用CPLDにXILINX社CoolRunnerを採用。
・XCR3384のFT256(ファインピッチBGA)パッケージを使用。 |
| ◇ |
Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・K9F1208(64Mbyte),K9T1G08(128Mbyte),K9K2G08(256Mbyte)シリーズを1個実装可能。
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。 |
| ◇ |
SODIMMコネクタ採用により、Daughter-Cardを最大2枚実装可能。
・Daughter-Cardの差し替えにより、多彩なアプリケーションに対応可能。 |
| ◇ |
OSCを2個実装可能。
・DIP14ピン、キンセキSMD品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V電源選択可能。
・VCXO実装時、パターン上のLowpass-Filter + FPGA論理によりPLL構成可能。 |
| ◇ |
モニタ用LED + モニタピン 32個、評価設定用8bitDIP-SW 4個実装。 |
| ◇ |
8pin シリアルROM(93CXX シリーズ)ソケット実装可能。 |
|
