特徴

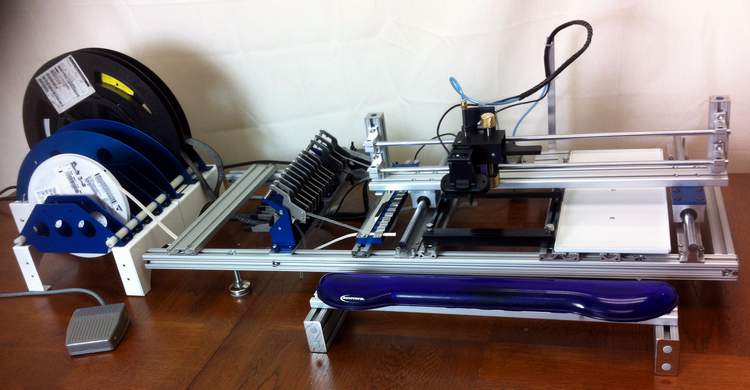

・	完全マニュアル　マニピュレーター。
・	ヘッダのX,Y,z,θの移動、ノルズの交換を全てマニュアル操作。
・	一品物や、部品点数の少ない少量品に最適。

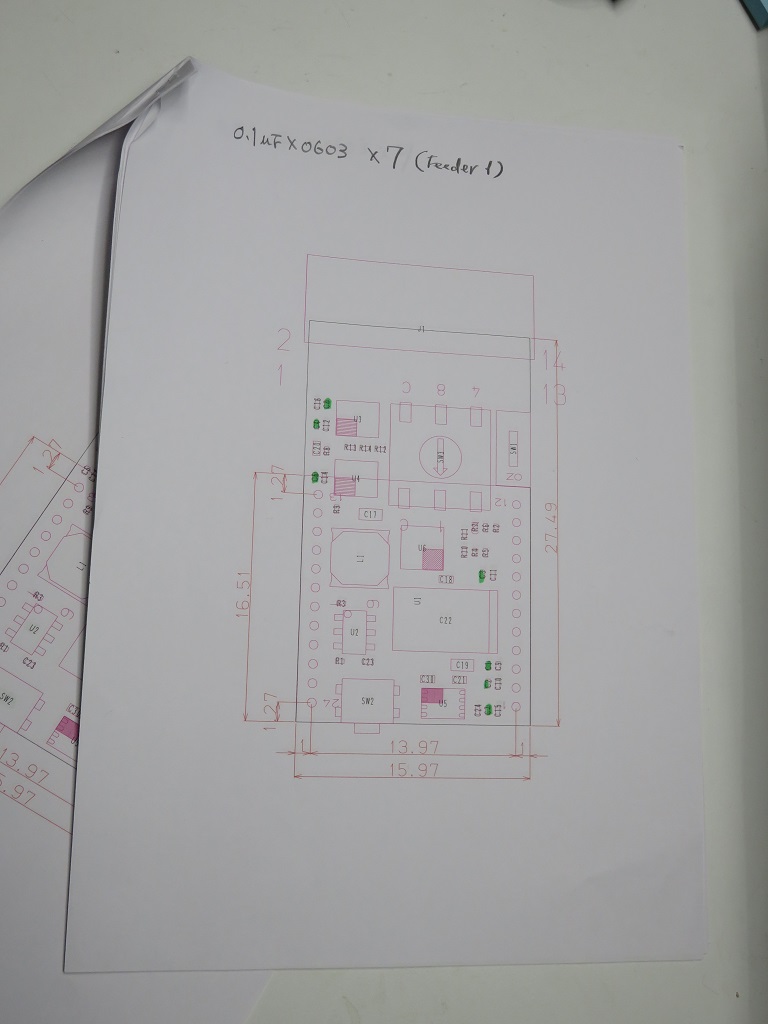

	簡単な実装指示書で実装可能。（右写真）
・	ピンセットでChip部品を弾いて紛失する心配はありません。
・	裏返ったChip部品をひっくり返すのに手間取ることもありません。
・	フットペタルスイッチで、部品の吸着開始、リリースも簡単です。
・	部品面が常に基板面と平行になるため、ピンセットによる実装に比べ、作業性、実装品質が格段に向上します。
・	他のオートマウンタと共通のノズル使用。
・	USBビデオカメラがヘッダに装着。ノズル部分をモニタ可能。
	USBカメラは補助的で、目視による作業が主体となります。
・	納期　2～3weeks
・	Made in USA.

実装指示書例

実装指示書例

機能詳細

外形サイズ	??.?(W) x ??.??(D) x ??.??(H)cm（問い合わせ中）
重量	約??kg（問い合わせ中）

xyz軸分解能	–mm/step
θ軸分解能	–°/step
マウント速度
Max基板サイズ	177.8 x 203.2mm問い合わせ中
Feeder数	8mm Manual SX-2 feeder Max 20個実装可能
	8mm Manual SX-2 feeder x 10 , Loose Part Tray x 1 標準装着
電源	110V AC 60Hz
保証	１年間
サポート	悟空株式会社経由
	保証期間内の製造側に起因する故障は、悟空株式会社が無償で対応致します。
	お客様の使用方法に起因する故障や、保証期間外の故障修理は有償となります。

標準装備品

・

以下が標準装備。

–

8mm Manual SX-2 feeder x 10

–

ノズル　３種類

–

フットペタルスイッチ

–

小型真空ポンプ

–

ハンドレスト

–

テープリールホルダー

オプション（別費用）

–

追加ノズル

–

強力真空ポンプ


SMT-PLC-2によるマウント映像



お問い合わせはこちらから
