IPMate_MotherBoard

IPMate-MB-S3C2410X-001
MB_S3C2410X_image
販売終了
類似品特注可能
◇ ARM社互換のLogicModuleボードを最大4枚まで実装可能。
◇ CPUにはSamsung社S3C2410X(ARM920T core)を使用。
◇ Linux動作。
◇ FPGA(Xilinx社XC2V1000-FF896)を実装。
◇ 内部には弊社IPのCPI/AHB bridge+AHB arbitorをインプリメント済。(RTL公開は別契約。)
これにより、外部にAHBバスを持つIPの評価を外部にAHBバスを持たないCPU(S3C2410X)で実現。
◇ OSの実装用にSmart Media Cardソケットを用意。カード差し替えによるOSの交換が容易。
◇ Config用ROMに汎用Flashメモリ(MBM29DL324)を採用し、複数のConfigデータを同時収容可能。
・FlashへのConfigはXilinx社汎用ダウンロードケーブル、またはLinux上からConfigが可能。
◇ Samsung社SMDK2410ボードを参考に、多数のペリフェラルを実装。
・Boot用Flash(AM29LV800,8Mbit)をっそう1個実装。(4個まで実装可能。)
・MAC 10base-T Link/PHY実装。
・RS232C 2ポート実装。
・SDカードソケット 1個実装。
・USB-A port 1個、A portまたはB port(排他)を1個実装。
・LCD、タッチパネル接続可能。
・CPUデータバス、アドレスバス、及び制御線のモニタピンを実装。
・CPUデータバスのモニタ用LED32個、及びDIP-SWを実装。
IPMate-ARMINT-VX5-T&MT-001/01
MB_S3C2410X_image
販売終了
類似品特注可能
◇ ARM社Integrator/APボード、IPMate-MB-S3C2410X-001ボードに実装可能。
◇ T&MTインタフェース1個実装。
◇ ２００pin SODIMMコネクタを1個実装。
・DDR2終端機能(出荷時に終端抵抗の有無の指定が必要。)
◇ 単独でスタックしてマルチ構成での使用も可。

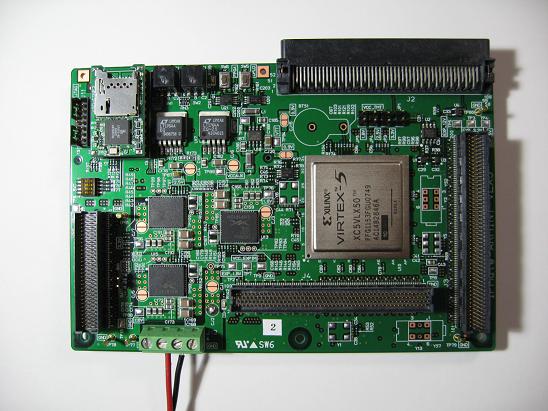

◇ FPGAにXILINX社Virtex-5 VLXシリーズを採用。
・XC5VLX50,　XC5VLX85,　XC5VLX110,　XC5VLX155 の4つの規模を選択可能。(写真はXC5VLX50)
・パッケージはFFG1153。
◇ RoHS対応。
◇ Config用にuSD-CONF2を搭載。
・microSDCardからのコンフィグレーションが可能。
・複数のConfigデータを同時収容可能。
IPMate-ARMINT-VLX4-001/01
MB_ARMINT_VLX4_image
販売終了
類似品特注可能
◇ ARM社Integrator/APボード、IPMate-MB-S3C2410X-001ボードに実装可能。
◇ 単独でスタックしてマルチ構成での使用も可。
◇ FPGAにXILINX社Virtex-4
VLXシリーズを採用。
・XC4VLX100,　XC4VLX１６０,　XC4VLX２００の３つの規模を選択可能。
・パッケージはFFG1513。
◇ RoHS対応。
◇ Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
◇ ２００pin SODIMMコネクタ採用により、Daughter-Cardを最大2枚実装可能。
・DDR2終端機能。（出荷時に終端抵抗の有無の指定必要。)
IPMate-LM-SPACER-001/01
IPMate_LM_Spacer_image
販売終了
類似品特注可能
◇ IPMate_ARMINTシリーズや、ARM LM(Logic-Module)をスタックする際に、基板間に空間を確保するためのスペーサボード。
◇ 中央部分が刳り抜いてあるため、MotherBoard側に背高の部品を配置することが可能。
IPMate-LM-SPACER-S120(S200)
IPMate_LM_Spacer_120_200_image
販売終了
類似品特注可能
◇ IPMate_ARMINTシリーズや、ARM LM(Logic-Module)をスタックする際に、基板間に空間を確保するためのスペーサボード。
◇ 120pinタイプと200pinタイプを用意。
IPMate-ARMINT-VX2-T&MT-002/02
MB_S3C2410X_image
販売終了
類似品特注可能
◇ ARM社Integrator/APボード、IPMate-MB-S3C2410X-001ボードに実装可能。

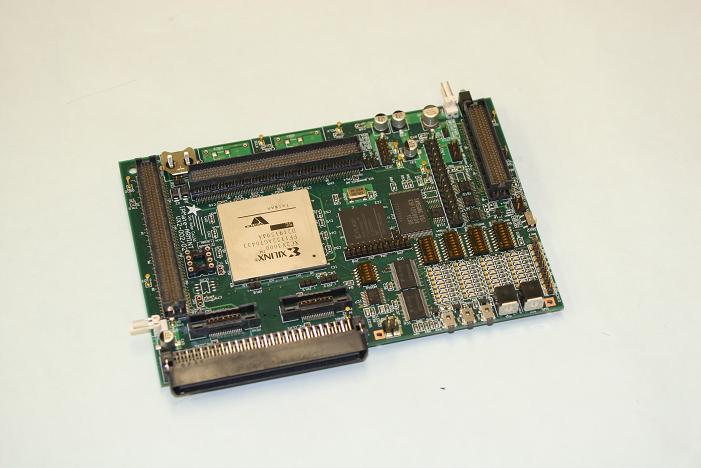

◇ FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチ
◇ Config用CPLDにXILINX社CoolRunnerを採用。
・XCR3384,33512のFT256(ファインピッチBGA)パッケージを使用。
◇ Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・K9F1208(64Mbyte)を2個実装可能。（デフォルト１個）
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。
◇ T&MTインタフェース1個、SODIMM 1個実装。(FPGAに接続。)
◇ OSCを2個実装可能。
・DIP14ピン、キンセキSMD品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V電源選択可能。
・VCXO実装時、パターン上のLowpass-Filter + FPGA論理によりPLL構成可能。
◇ モニタ用LED + モニタピン 32個、評価設定用8bitDIP-SW 4個実装。
IPMate-ARMINT-VX2-002/01
MB_S3C2410X_image
販売終了
類似品特注可能
◇ ARM社Integrator/APボード、IPMate-MB-S3C2410X-001ボードに実装可能。
◇ FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチBGA)パッケージをpinlayoutコンパチで搭載可能。
◇ Config用CPLDにXILINX社CoolRunnerを採用。
・XCR3384,33512のFT256(ファインピッチBGA)パッケージを使用。
◇ Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・MBM29D324(32Mbit),MBM29D640(64Mbit)シリーズ、若しくはK9F1208(64Mbyte),K9T1G08(128Mbyte),K9K2G08(256Mbyte)シリーズを2個実装可能。
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。
◇ 同時にSmart Media Cardソケットも用意。
・ConfigデータのSmart Media Card配信によるUpgradeが可能。
◇ SODIMMコネクタ採用により、Daughter-Cardを最大2枚実装可能。
・Daughter-Cardの差し替えにより、多彩なアプリケーションに対応可能。
◇ OSCを2個実装可能。
・DIP14ピン、キンセキSMD品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V電源選択可能。
・VCXO実装時、パターン上のLowpass-Filter + FPGA論理によりPLL構成可能。
◇ モニタ用LED + モニタピン 32個、評価設定用8bitDIP-SW 4個実装。
IPMate-PCI-VX2P-001
MB_S3C2410X_image
販売終了
類似品特注可能

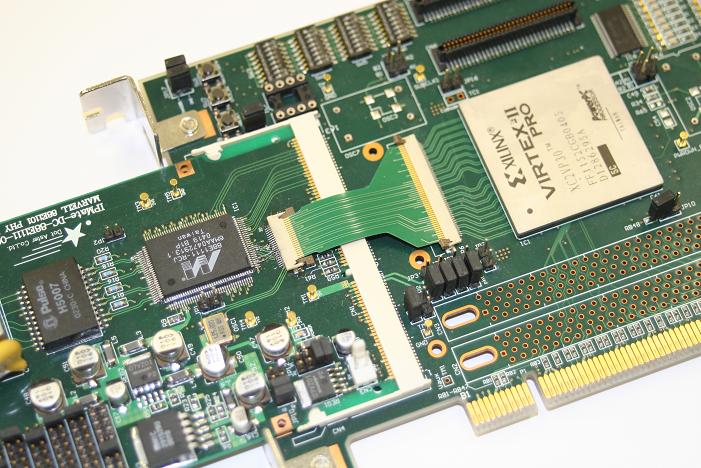

◇ FPGAにXILINX社Virtex-II Pro（XC2VP50-5FF152C)を採用。
◇ Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・K9F1208(64Mbyte)を2個実装可能。（デフォルト１個）
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。
◇ Daughter-Card 差し替えにより、多彩なアプリケーションに対応可能。
◇ 多彩な外部インタフェース。
・PCI64
・ヒロセ:HIF6
シリーズ100pin コネクタ(基盤対タイプ、フラットケーブルタイプ2 個可能。
・AMP-120521 64pin コネクタ2 個(ALTERA-PMC に準拠)実装可能。
◇ OSC を2 個搭載可能。
・DIP14ピン、キンセキSMD 品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V 電源選択可能。
・OSCの代わりにVCXOを実装して、PLLを構成可能。
◇ モニタ用ＬＥＤ+モニタピン32 個，評価設定用8bitDIP-SW 実装。
◇ 8pin シリアルROM(93CXX シリーズ)ソケット実装可能。
◇ PCI部はシリーズ抵抗により5Vトレラント。
IPMate-PCI-2VX2-001

/tbody>

MB_S3C2410X_image
販売終了
類似品特注可能
◇ FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチBGA)パッケージを pinlayoutコンパチで搭載可能。
◇ PCIマネジメント用にXILINX社Virtex-II(XC2V1000-5FG456C)を実装。
・3.3Vaux(PCI A14pin)より切替により電源供給可能。
◇ Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・K9F1208(64Mbyte)を2個実装可能。（デフォルト１個）
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。
◇ Daughter-Card 差し替えにより、多彩なアプリケーションに対応可能。
◇ 多彩な外部インタフェース。
・PCI64
・ヒロセ:HIF6
シリーズ100pin コネクタ(基盤対タイプ、フラットケーブルタイプ2 個可能。
・AMP-120521 64pin コネクタ2 個(ALTERA-PMC に準拠)実装可能。
◇ OSC を2 個搭載可能。
・DIP14ピン、キンセキSMD 品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V 電源選択可能。
・OSCの代わりにVCXOを実装して、PLLを構成可能。
◇ ・モニタ用ＬＥＤ+モニタピン32 個，評価設定用8bitDIP-SW 実装。
◇ 8pin シリアルROM(93CXX シリーズ)ソケット実装可能。
◇ PCI部はシリーズ抵抗により5Vトレラント。
IPMate-PCI-VX2-001/02
MB_S3C2410X_image
販売終了
類似品特注可能
◇ FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチBGA)パッケージを pinlayoutコンパチで搭載可能。
◇ Config 用ROM に汎用FLASH メモリ採用し、複数のConfig データを同時収容可能。
・Reference-Rom との動作比較や、開発中のRevision 間の動作比較に威力。
・MBM29DXX、MBM29LVXX シリーズを2 個搭載可能。(最大128Mbyte領域)
◇ Daughter-Card 差し替えにより、多彩なアプリケーションに対応可能。
◇ 多彩な外部インタフェース。
・PCI64
・ヒロセ:HIF6
シリーズ100pin コネクタ(基盤対タイプ、フラットケーブルタイプ2 個可能。
・AMP-120521 64pin コネクタ2 個(ALTERA-PMC に準拠)実装可能。
◇ OSC を2 個搭載可能。
・DIP14ピン、キンセキSMD 品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V 電源選択可能。
・OSCの代わりにVCXOを実装して、PLLを構成可能。
◇ ・モニタ用ＬＥＤ+モニタピン32 個，評価設定用8bitDIP-SW 実装。
◇ 8pin シリアルROM(93CXX シリーズ)ソケット実装可能。
◇ 3.3VPCI専用です。
IPMate-CardBus-VX2-001
MB_CardBus_image
販売終了
類似品特注可能
◇ FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチBGA)パッケージをpinlayoutコンパチで搭載可能。
◇ Config用CPLDにXILINX社CoolRunnerを採用。
・XCR3384,33512のFT256(ファインピッチBGA)パッケージを使用。
◇ Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・K9F1208(64Mbyte),K9T1G08(128Mbyte),K9K2G08(256Mbyte)シリーズを1個実装可能。
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。
・(パソコンからの直接書き込みもサポート予定。)
◇ SODIMMコネクタ採用により、Daughter-Cardを最大2枚実装可能。
◇ OSCを2個実装可能。
・DIP14ピン、キンセキSMD品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・VCXO実装時、パターン上のLowpass-Filter + FPGA論理によりPLL構成可能。
◇ モニタ用LED + モニタピン 16個、評価設定用8bitDIP-SW 2個実装。
◇ 8pin シリアルROM(93CXX シリーズ)ソケット実装可能。
IPMate-SHsolution-VX2-001
MB_SH_Solution_image
販売終了
類似品特注可能
◇ Hitachi-ULSI社Solutionボードに実装可能。
◇ FPGAにXILINX社Virtex-IIを採用。
・XC2V1000～8000シリーズのFF896,FF1152(ファインピッチBGA)パッケージをpinlayoutコンパチで搭載可能。
◇ Config用CPLDにXILINX社CoolRunnerを採用。
・XCR3384のFT256(ファインピッチBGA)パッケージを使用。
◇ Config用ROMに汎用FLASHメモリを採用し、複数のConfigデータを同時収容可能。
・K9F1208(64Mbyte),K9T1G08(128Mbyte),K9K2G08(256Mbyte)シリーズを1個実装可能。
・Reference-Romとの動作比較や、開発中のRevision間の動作比較に威力。
・FlashへのConfigはXILINX社汎用のダウンロードケーブルを使用。
◇ SODIMMコネクタ採用により、Daughter-Cardを最大2枚実装可能。
・Daughter-Cardの差し替えにより、多彩なアプリケーションに対応可能。
◇ OSCを2個実装可能。
・DIP14ピン、キンセキSMD品(FXO-31F,37F,32F,34F,VC-FXO-35F)実装可能。
・5V/3.3V電源選択可能。
・VCXO実装時、パターン上のLowpass-Filter + FPGA論理によりPLL構成可能。
◇ モニタ用LED + モニタピン 32個、評価設定用8bitDIP-SW 4個実装。
◇ 8pin シリアルROM(93CXX シリーズ)ソケット実装可能。
